配电柜安装需注意

2020-09-17

1、配电箱应安装在安全、干燥、易操作的场所。配电箱安装时,如无设计要求,则一般暗装为底边距地1.5米,照明配电板底边距地不小于1.8m.并列安装的配电箱、盘距地高度要一致,同一场所安装的配电箱、盘允许偏差不大于5mm.

2、安装配电盘所需要的木砖及铁件等均应预埋,明装配电箱应采用金属膨胀螺栓固定。

3、铁制配电箱均需涮一遍防锈漆,再涮灰油漆二道,预埋的各种铁件均应刷防锈漆,并做好明显可靠的接地。导线引出面板时面板线孔应光滑无毛刺,金属面板应装设绝缘保护套。

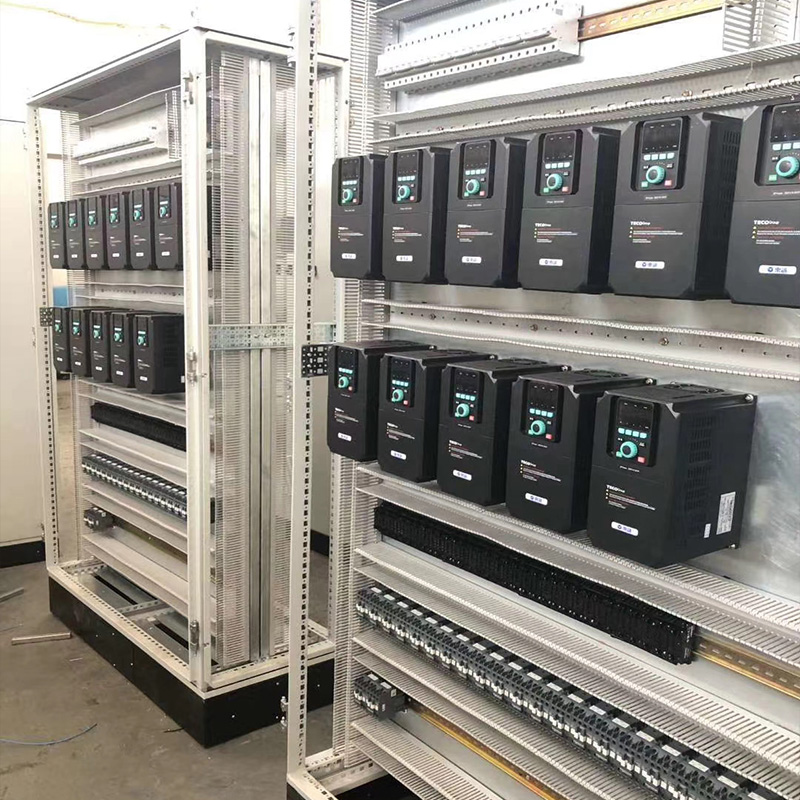

配电柜

4、配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳应有明显的可靠的PE保护地线(PE线为编织软裸铜线),但PE保护地线不允许利用箱体或盒体串接。

5、配电箱上配线需排列整齐,并绑扎成束,活动部位均应固定;盘面引出和引进的导线应留适当余量,便于检修;

6、导线削剥处不应损伤导线线芯后线芯过长,导线压接牢固可靠;多股导线涮锡后压接,应加装压线端子。如必须穿孔用顶丝压接时,多股线应涮锡后再压接,不得减少导线股数。

7、配电箱的盘面上安装的各种刀闸及自动开关等,当处于断路状态时,刀片可动部分均不应带电(特殊情况除外)。

8、垂直装设的刀闸及熔断器等电器上端接电源,下端接负荷。横装者左侧(面对盘面)接电源,右侧接负荷。

9、配电箱上的电源指示灯,其电源应接至总开关的外侧,并应装单独熔断器(电源侧)。盘面闸具位置与支路相对应,其下面应装设卡片框,标明路别及容量。
