电捕焦油器的分类及优缺点

2021-12-21

次

（1）同心圆电捕焦油器。它由数个不同直径的钢板圆筒组成，以同一垂直轴为圆心，并以同一间距套在一起而组成沉淀极。由于电晕极之间的同性相斥．会使电场出现空位小空洞，即场强洞穴。易造成气体在洞穴中短路流失，降低捕集效果，同时，同心圆电捕焦油器的制造精度要求高、安装调试极为严格，在制造、安装和运输中较易使同心度、水平度和垂直度产生变化，均会造成阴阳极之间或其它部件间产生放电现象，难以达到要求的电压，直接影响焦油的捕集效率，还易使电瓷瓶击穿毁坏。因场强的电压变化值为400V/mm，所以，阴阳极间即使出现1mm的偏差，其场强电压的变化值可高达400V。同心圆电捕焦油器具有流通面积大、气体流速低和耗钢材少等优点。

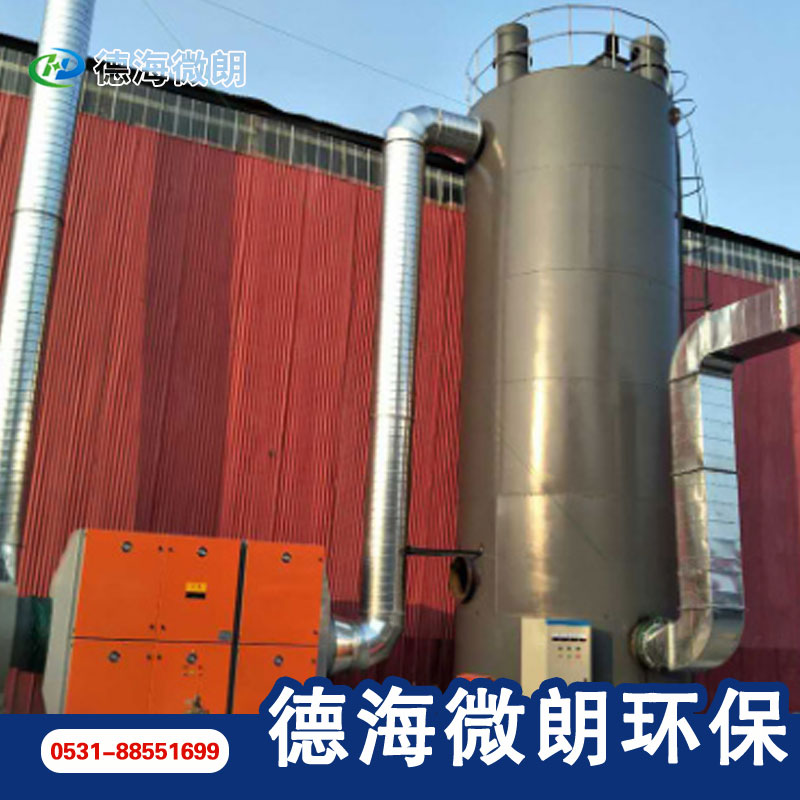

立式电捕焦油器

（2）管式电捕焦油器。由于钢管与电晕线单独组成电场，其场强电压取决于钢管的半径，其值为400R。由于管式电捕焦油器在每个管截面内形成等极间距电场，而管与管之间则是空位，由管板盲区堵住这些空穴，这就降低了圆筒内有效空间的利用率，减少了净化通道的截面积。这种型式的电捕焦油器的钢材耗量较大，但由于具有制造容易、等极间距电场、材料易得和安装调试比较方便等优点.广泛应用于大中型气体净化厂。

(3)蜂窝式电捕焦油器。蜂窝式与管式的结构相同，是将通道截面由圆形改为正六边形。两个相邻正六边形共用一条边，即靠中间的正六边形的六条边均被包围它的六个正六边形所共用。用2～3mm的钢板制成的蜂窝板即可满足工艺和机械强度的要求。

由于蜂窝式电捕焦油器具有结构紧凑合理、没有电场空穴、有效空间利用率高、重量轻、耗钢材少和捕集特性好等优点,但存在制造难度大。在运输安装过程中易产生误差等缺点。
