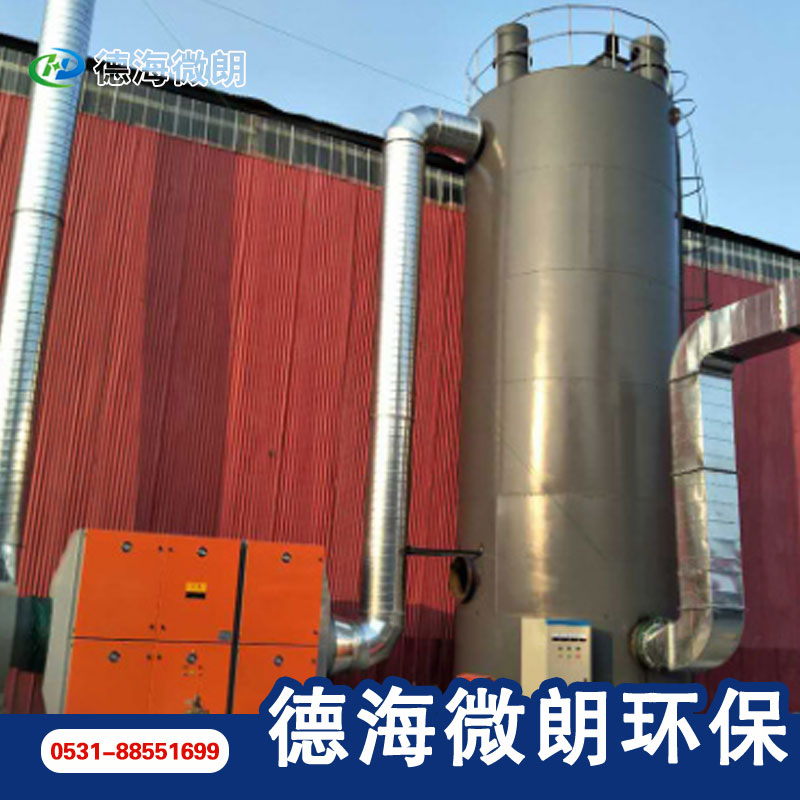

立式电捕焦油器

立式电捕焦油器由哪些部分组成?

01. 电缆终端盒:是在电捕焦油器上接受高压电缆送过来的高压直流电的装置。

02. 穿墙套管:是电磁件,由终端盒引出而进入支持绝缘子的过渡装置。

03. 支持绝缘子:是起两个作用。一般都是有三只支持绝缘子以吊杆吊住电晕极的上框架,以保持管式电捕焦油器框架的稳定,但小型的就是采用单只支持绝缘子吊住上框架。另一个作用是通过其中的一只支持绝缘子引入高压直流电源。

04. 上框架与下框架:是安装固定与稳定电晕极之用。上框架可以对电晕极在沉淀极中的位置进行调整。下框架主要是固定重锤来保证电晕极的调整及使电晕极出于垂直状态,而并非为扭曲状态。

05. 电晕极:由导电性能好的镍铬丝组成,也有采用钢丝。

06. 沉淀极:一般是由厚度为2毫米的普碳钢板卷焊而成,由于沉淀极总长为3500毫米左右,所以是由多段管对焊而成一整体的。

07. 分气格板:这是由冲刺的带有孔眼的钢板组成,通过分气格板的目的是使煤气能达到在全截面上的均匀分布,从而使所有的电晕极一沉淀组都能起到除焦油的目的,分气格板一般是分上下两层。

08. 外壳:是由钢板卷焊而成,由顶盖与筒体两部分组成,外壳上有以下部件:进入电捕焦油器内用,同时作为检修时采光用。

09. 防爆阀:防爆阀作为事故时简体与顶盖同时泄压之用,分为水平防爆阀和垂直防爆阀两种。

10. 进出口管道:一般进口煤气管道是在筒体的下侧放进入,出口煤气管道在顶盖的中央,也有的是另一侧上方引出。

11. 发三管:这是指在筒体的左右侧安装的,目的在于置换沉淀极管间的残余气体用的放散管。

12. 蒸汽吹扫管:目的在于气体置换时进入蒸汽。

13. 焦油封:是收集电捕焦油器流下焦油的一种装置,焦油封起到技能收集焦油,并能使其自流至焦油沟或焦油管中,同时又起了封住电捕焦油内的煤气,使之不向外泄露的作用。
