智能安全喷雾主机
智能安全喷雾主机

智能安全喷雾主机

  • 所属分类:雾森系统
  • 发布日期:2022-04-07
24小时免费咨询热线:
  • 产品概述
  • 性能特点
  • 技术参数
  • 商品评价

1.2.4主机的核心配置

智能安全喷雾主机以下五大功能系统组成:水处理系统、高压泵浦系统、自动控制系统、APP、远程web显示系统、环境气象参数自动采集系统。

(1)水处理系统技术说明

采用高精度纯物理过滤:系统设置多级精密软水单元(微米级过滤技术),满足项目需求。

(2)泵浦系统技术说明

喷雾泵浦系统主要元器件清单:

序号设备名称品牌备注

1

高压泵组虎隆
2三相异步电机施耐尔
3电磁阀宁波永创
4低压电气正太
5机箱天来节能
6控制部分天来节能(自主知识产权)PLC、APP、远程监控,云数据库,大屏展示

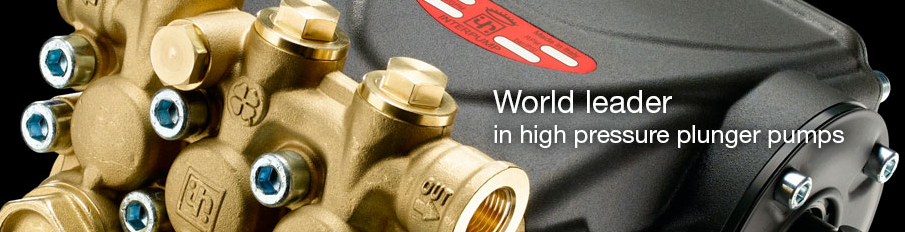

喷雾泵浦系统选用高压柱塞泵浦,作为喷雾系统动力,可24小时连续运转工作,Z大喷雾量不小于54L/min(根据项目实际需求进行流量调整供货)体积小,抗震动,耐腐蚀,使用寿命长,操作维护简单方便;

高压泵浦系统工作压力、流量等参数可以能根据自控系统指令实现自动调节;

电机供电电压:AC380V/50 HZ;

泵体与电机连接方式:采用法兰连接、紧密耦合形式;

泵体配件耐压要求:出水管路及配件均采用厚壁优质不锈钢管接件,可以满足高压压力等级要求;

超压保护方式:采用触点输出型数显压力传感器。管网压力大于预设压力时,系统自动停机保护喷雾管路及接头配件;



设备开启运行后,现场没有滴水和凝结水现象,离喷雾终端3m 外无明显水感,3秒内用白纸测试无明显凝结水现象产生。主机系统运行时1.5米处测试噪音低于60dB,喷雾终端运行时2米处测试噪音低于60dB。

喷雾系统开启后,无风状态下覆盖范围内PM2.5指标优化10%以上。

(3)系统防雷设计方案

对现场PLC站进线电源安装过电压避雷器和浪涌吸收保护器。

本防雷器安装于喷雾主机内,采用规格为 35mm 的 DIN 型导轨安装。

先用截面积C、D级大于10mm2( B 级大于16 mm2)软铜线(黄绿色将防雷器的接地端子与接地排可靠连接,连线尽量短直。

依次用截面积C、D级大于10mm2( B 级大于16mm2)软铜线将防雷器的接线端子(PE 、N 、L)与地线、零线、火线作可靠连接,为安全起见,请务必关掉电源操作,该连线宜短直。

为防止短路电流而影响系统运行,防雷器上端应考虑安装保护熔丝或空开。

本防雷器无需特别维护,只是当保护器单元失效时,请及时更换。更换时,只需将失效的保护器单元拔出,插入新的即可。

(4)系统漏电保护设计方案

漏电电流动作保护器简称漏电保护器,又叫漏电保护开关,主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。

在我国漏电保护装置生产厂家众多,产品品种繁多,国家制订了国家标准《漏电电流动作保护器》(GB6829-86),该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。我公司用于本项目的漏电保护器为正泰品牌,漏电保护器可同时提供过载、断路、漏电保护功能。

漏电保护器的动作电流选择的越低,可以提高开关的灵敏度。然而任何供电回路和用点设备总会有漏电电流存在。所以从保证电路的稳定运行和提供不间断的供电来讲,漏电保护器的动作电流选择要受到电路正常泄漏电流的制约。

当设备外壳发生漏电,短路并有人触及时,则在故障点产生分流,当这个电流值达到该漏电保护器限定的动作电流值时,自动开关脱扣,切断电源。

(5)环境气象参数自动采集系统技术说明

喷雾降尘系统应用于户外开放或者半开放空间的空气净化调节,受户外环境因素的影响比较显著。本项目拟安装的喷雾净化系统能够准确的监测户外局部环境气象参数,通过局部环境气象参数信号反馈,选择喷雾净化系统合适的运行模式,保证Z佳的喷雾净化效果。

环境气象参数自动采集系统应选用先进、稳定、可靠的气象参数传感器(温湿度传感器、PM2.5传感器等),集成组合形成ET-Jet多参数气象因子采集站,安装在业主指定环境空间,包括温度、湿度、雨、PM2.5四个基本气象参数,为自动化控制系统连续提供自动控制参数。

(6)物联网RTU模块及云平台

自控系统硬件的选型与喷头和水泵等一样,同样考虑了环境这一因素,方便业主统一管理和维护,减少不必要的支出。

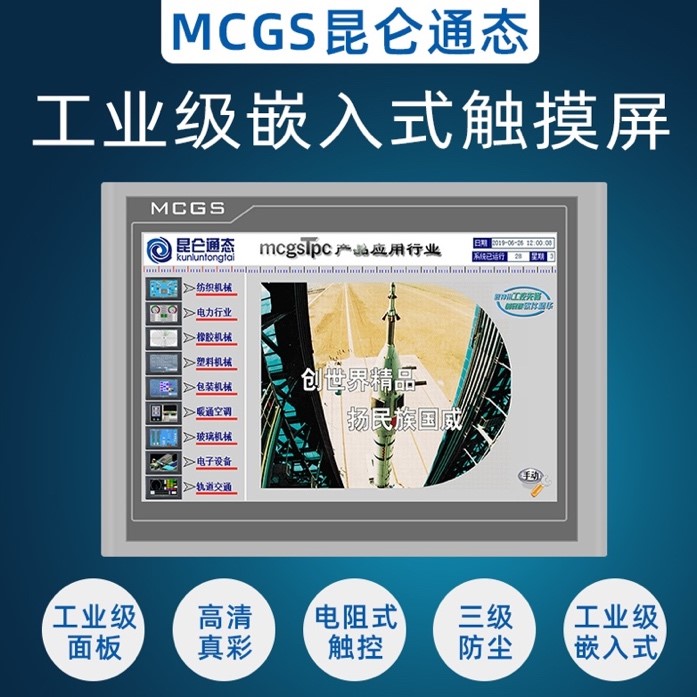

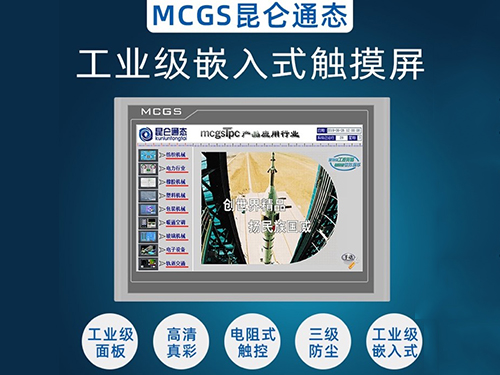

(7)触摸屏:

7.0英寸显示屏幕,6万色真彩色TFT,支持多种图片格式; 能够显示大量的有效信息;具备数据显示、数据监控、报警、配方等基本功能:

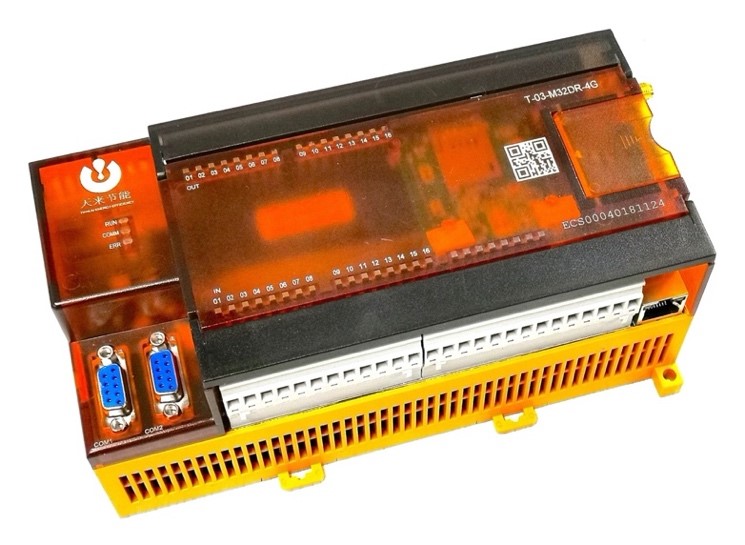

(8)小型可编程序控制器:

本系统选用的PLC为我公司研发的小型可编程序控制器,该产品以先进的技术、富有竞争力的价格而处于市场领先地位。我公司控制器系列式样:



(9)柜内电气元器件:

选用正泰公司,正泰电气公司质量可靠有保证,行业领先;在过去的四十年里,正泰电气在电力、制冷和控制领域以及在能源管理和提高能源效率方面,一直保持着全球领先的地位。如今,正泰电气通过其专业品牌,简化了创建高密度、高效率、具有可预见性的过程。
