蜂窝式电离捕捉器是怎样工作的?
1、气体的放电过程 : 在通常情况下气体是不导电的,但在高压电场的作用下气体内部的电子便会获得足够的能量成为自由电子而导电,被称为自发性电离现象。
2、气体的自发性电离是建立在非均匀性电场中。在均匀性电场中,随着电压的增加,只要其间任何一点发生电离,两极间将立即充满带电离子,整个空间的气体被击穿。此时电流急剧增加而形成火花放电。而在非均匀性电场中,电场强度则随两极间的距离增大而迅速下降。

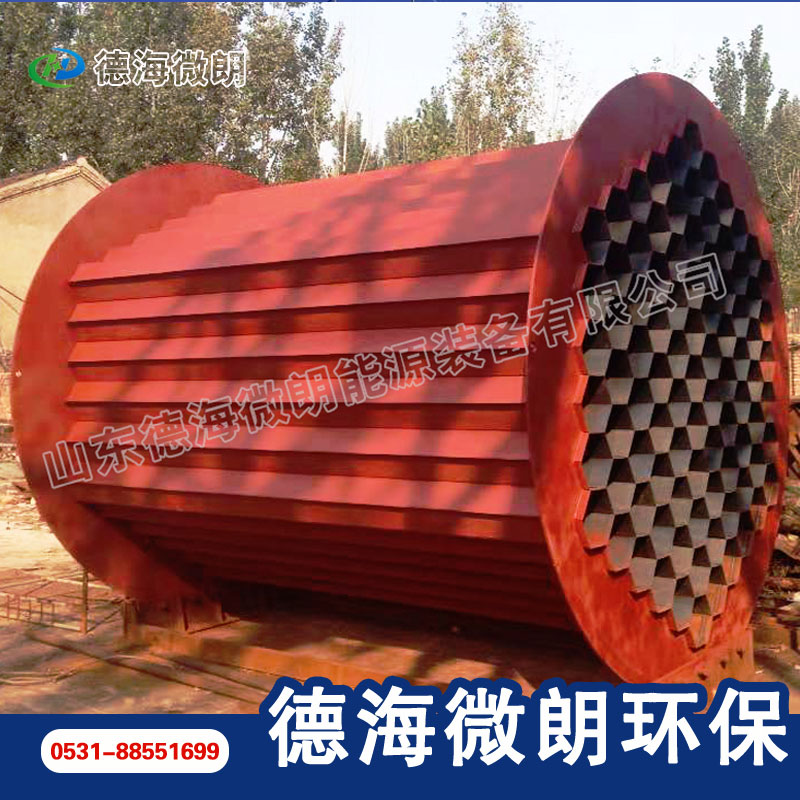

3、蜂窝电离捕捉器与管式的结构相同,是将通道截面由圆形改为正六边形。两个相邻正六边形共用一条边,即靠中间的正六边形的六条边均被包围它的六个正六边形所共用。用2——3mm的钢板制成的蜂窝板即可满足工艺和机械强度的要求。由于蜂窝式电捕焦油器具有结构紧凑合理、没有电场空穴、有效空间利用率高、重量轻、耗钢材少和捕集特性好等优点,但存在制造难度大.在运输安装过程中易产生误差等缺点。
4、随着设备制造工艺水平的提高,蜂窝式电离捕捉器的优点会越来越受到人们的重视,必将逐步取代同心圆式电捕焦油器和管式电捕焦油器。电捕焦油器自检时,电捕一次、二次电流、电压均升不起来,断电后用2500V兆欧表测试绝缘,如果绝缘为零,排除高压电缆原因后,可判断为绝缘箱内瓷缸或瓷瓶击穿及电晕丝段。
