电捕焦油器的结构分析

2020-07-17

次

结构分析

三种结构的电捕焦油器均由壳体、沉淀极、电晕极、上下吊架、气体再分布板、蒸汽吹洗管、绝缘箱和馈电箱等部件组成，其主要区别是沉淀极的形式、电晕极的排布方式、绝缘箱和馈电箱

结构类型

电捕焦油器是煤气净化的主要设备,它的作用是将经过洗涤、冷却后的煤气除去焦油、粉尘后送至下道工序。

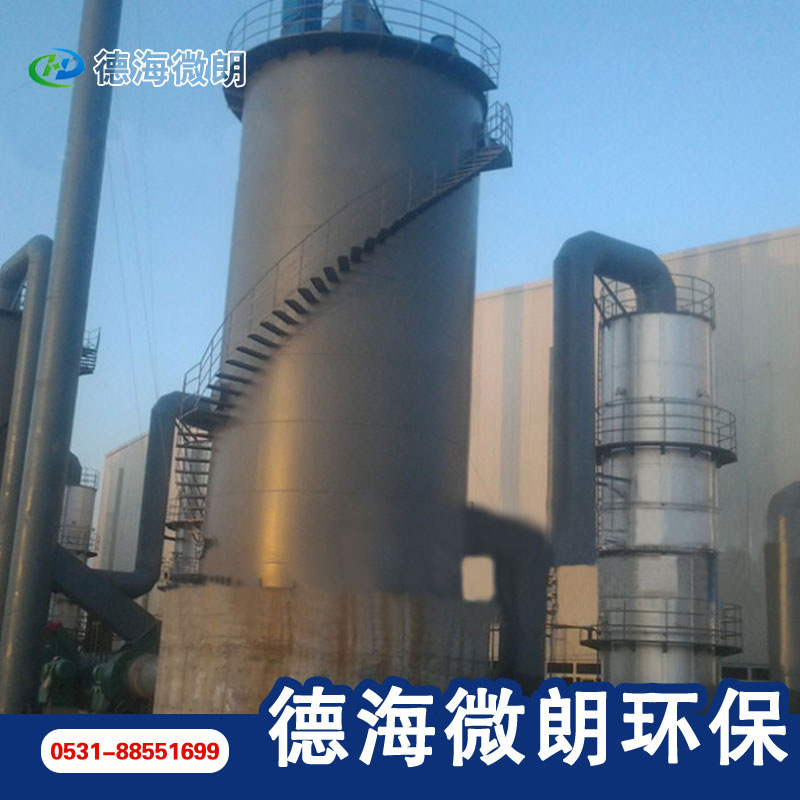

电捕焦油器

结构简述

电捕焦油器由电捕焦油器主体和供给高压直流电的整流设备组成。电捕焦油器均由筒体、沉淀极、电晕极和电气绝缘箱四大部分组成。

筒体

筒体是圆筒形的(内径根据煤气流量决定)，并带有封头，筒体上部设有出气管，下部设有进气管，并设有两个人孔和一个防爆阀。

沉淀极管束

沉淀极管束是由管束组成，并与筒体上、下部相通。

电晕电极

电晕电极装置通过吊杆悬吊在顶部的绝缘箱内，它由上部吊杆及拉杆、上下框架、电晕电极导线、重锤组成。

电器绝缘箱

绝缘箱设在筒体顶部，它是悬吊电晕电极装置的圆形箱体。内部设有悬吊支架、高压瓷瓶、加热夹套组成。
