新电捕焦油器设备安装流程

2021-10-08

新设备安装的总体顺序和拆除相反,塔内件自下而上安装,内部塔件安装完成后安装顶盖及绝缘箱并配各工艺管道,同时进行电气设备的安装,然后进行电捕出口煤气管道的妖复。待本体及电气设备安装完成后,进行气密性试验及新电捕的调试,稳定后轴各盲板投用、并进行下台电捕的改造。新电捕安装步骤如下:

1、安装加热盘管。

2、安装沉淀极的十字型工字梁。拆除塔内的脚手架,为沉淀极安装做准备,同时按照设计组装分气板。

4、将下吊架部件吊入塔内,放在分气板上组装。

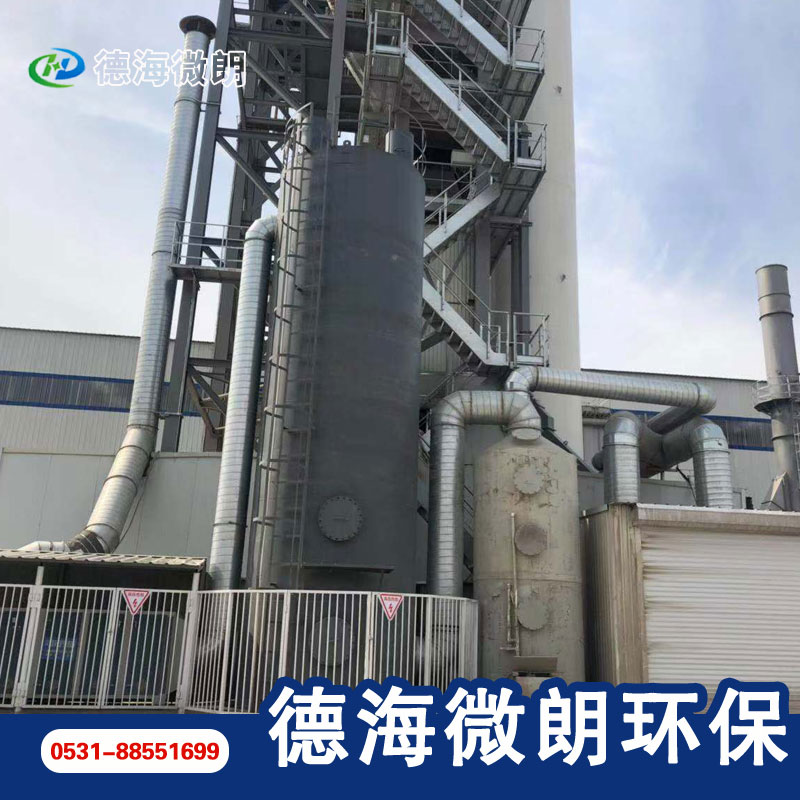

焦油电捕器


5、蜂窝式沉淀极安装沉淀极蜂窗组件分四等分安装:分别吊装蜂窝组件,吊装完毕校正其垂直度,铅垂度偏差不大于4mm。校正完毕后,在蜂窝下端,蜂窝与蜂窝之间及蜂窝与筒体之间用槽逢接并焊接牢固:蜂窝上部在撑架与撑架及撑架与筒体内壁之间用δ4的不锈钢板粲填缝并施密封焊。

6、上吊架安装吊入上吊架板条及支撑梁,并组装上吊架。将组装好的冲洗装置及阻气罩吊入塔内安装定位。

7、顶盖及绝缘箱安装吊装提前预制好的顶盖,定位后进行焊接。然后安装、调整绝缘箱接管,对好后安装绝缘箱。

8、安装内件阴极部分首先安装吊钩及上吊架,完后安装电晕丝,要求:电晕丝偏高蜂窝中心线误差≤4mm;上竖钩及吊垂钩上的各两个螺母须两两锁紧;拧紧横钩上的两个螺母。

9、安装调整下吊架,并装陶瓷重锤。
