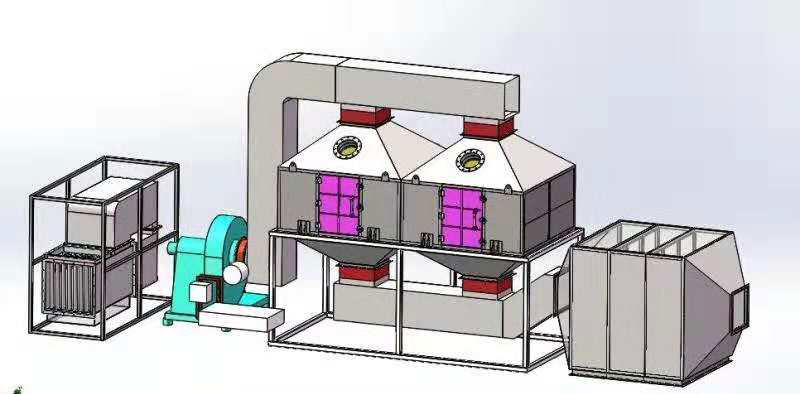

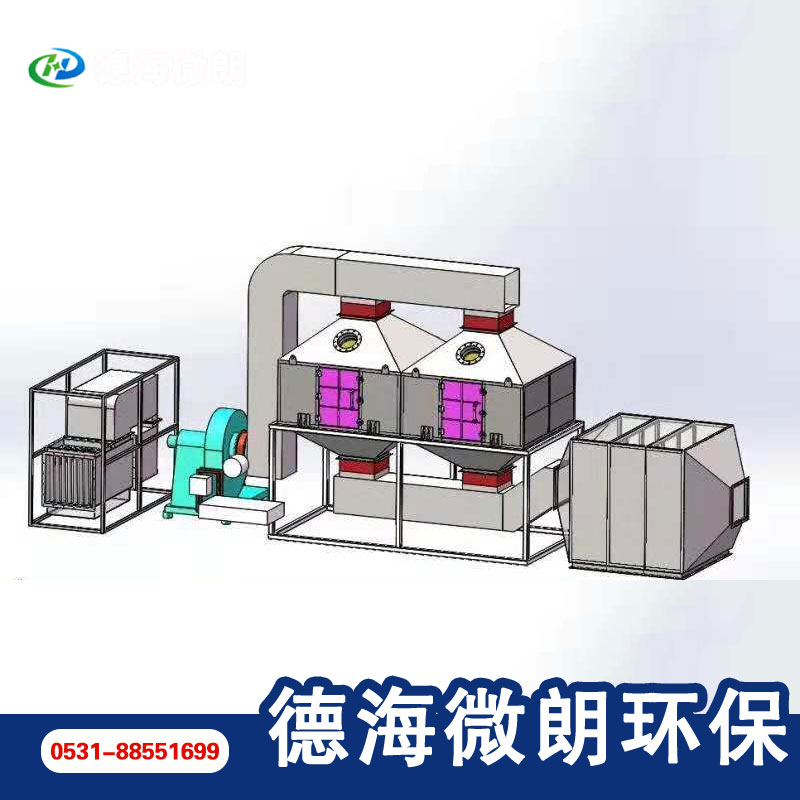

催化燃烧除尘器的主体结构由净化装置主机、锅炉引风机及电控柜组成。净化装置主机由换热器、预热室、催化床、阻火过滤器和防爆器组成的整体结构。
催化燃烧除尘器主要部件说明:
阻火过滤器——由多层丝网组成,可阻止火焰通过,过滤掉气体中较大污物,是本净化装置的 装置之一;
预热室——由远红外电热管加热,提高进气温度达到催化反应条件;
热电阻——利用镍铬考钢带不锈钢保护管的热电阻;
催化床——由多层蜂窝状(块状)组成,为本净化装置的核心;
防爆器——为弹簧压力式泄压,当设备运行发生意外事故时,可及时泄压,防止意外事故发生;
风机——采用前送风式锅炉引风机,使装置在正压情况下工作;
阀门——控制、调节气体流量大小。
催化燃烧设备运行过程:
设备开机后,设备按照程序进行预清扫工作,然后由电加热器对催化剂进行加热,当电加热器达到设定预热温度时,主进阀先开启 量,当催化剂达到催化起燃温度时(一般为200~300℃),随着反应热的不断产生以及电加热器的加热,使预热空气温度逐渐达到设计的催化起燃温度。电加热是分组加热的方式,共有两组,系统能根据废气浓度来切换两组电加热。当废气浓度合适时,电加热停止,系统从而达到正常运行状态。当废气浓度过高,使催化反应温度>450℃时,打开新鲜空气阀,补充新鲜空气以稀释废气浓度,使设备进入正常运行状态。当废气浓度偏低时,系统将不能通过废气反应热来维持热平衡,此时需要加热器供热,即一组加热或二组加热。以上是全自动设备运行过程。
催化燃烧除尘设备性能特点:
1、操作方便:设备工作时,实现自动控制。
2、能耗低:设备启动,仅需15~30分钟升温至起燃温度(有机废气浓度高时),运行耗能仅为风机功率。
3、性能可靠:设备配有阻火除尘系统、防爆泄压系统、超温报警系统及优良的自控系统。
4、阻力小、净化效率高:采用优良的贵金属钯、铂浸渍的蜂窝陶瓷催化剂。
5、余热回用:余热可返回活性炭箱,脱附活性炭中的有机气体;也可作其它方面的热源。
